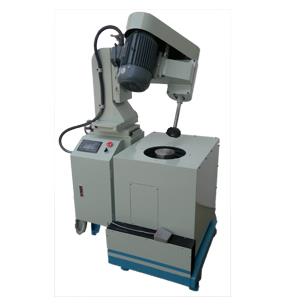

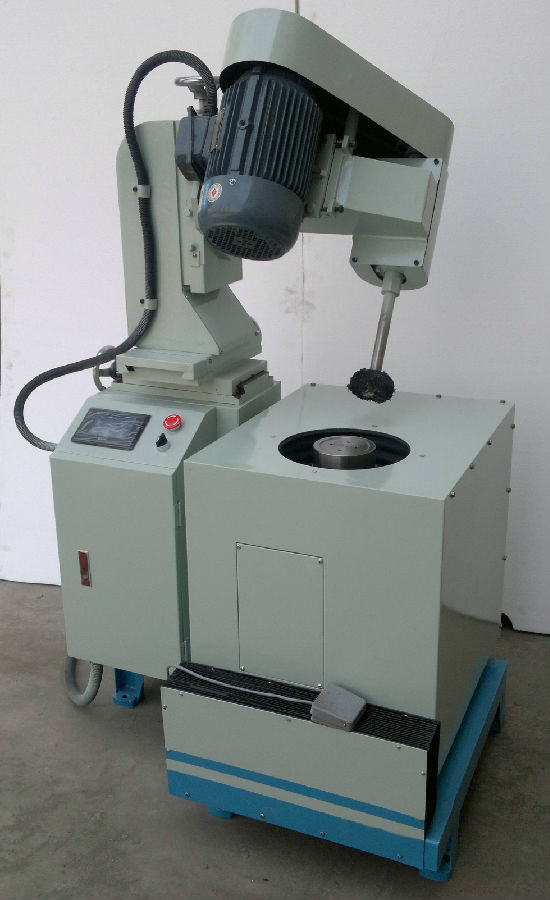

WH—PPW150端面外圆抛光机
PPW150的结构
由底座部份，工件部分和抛光轮组三大部分组成。
① 底座部分——主要是用来支承工件部分，抛光轮组等组件；
② 工件部分——在这部分装有滑座通过步进电机、滚珠丝杠、螺母作前后、上下移动，中间步进电机也用于带动工件旋转，通过吸气结构把工件夹紧；
③ 抛光轮组——由主电机带动抛光轮轴，对工件进行抛光，布轮可作一定角度的调整，以符合工件所需；在抛光轮组上还安装有左右移动机构和可作垂直方向调整的结构。
主要技术参数：
外形尺寸：800×700×1800mm
电压：380V
功率：3.2KW（1—3KW、1—200W）
电箱：PLC控制系统
适用耗材：麻轮、尼龙轮、布轮
耗材规格：外径4" （φ100mm） 内孔：φ25mm或φ10mm
适用范围：适用于φ80-φ150mm以下较浅的圆形工件的底面外圆抛光
工作原理：自动夹紧工件（吸气）后工件旋转，工作台自动进给到抛光头下抛端面，抛光数秒或数次后上下抛内孔，抛光数秒或数次后自动退出，停止工件旋转，自动松开工件（吹气）。
